Доработка приемника Селга 404-405. Индикатор точной настройки. Часть 2. (Tuning indicator SELGA 404/405. Part 2)

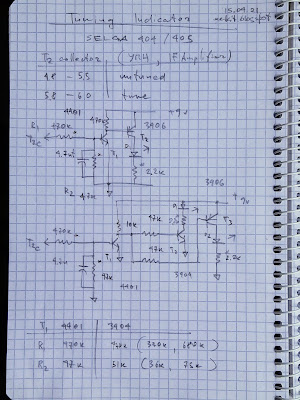

Для определения точной настройки приемника используется изменение постоянной составляющей на коллекторе транзистора УПЧ Т2. При отсутствии несущей частоты, напряжение на коллекторе Т2 составляет 4,8 - 5,5в, а при появлении станции напряжение растет до 5,8 - 6,0 вольт. Известно, что кремниевые транзисторы открываются при напряжении база-эмиттер 0,7 вольт, но это область полной проводимости транзистора, в действительности уже при 0,4 - 0,45в транзистор начинает пропускать небольшой ток через переход коллектор-эмиттер. Применив делитель напряжения на резисторах R1,R2 можно соотнести изменения напряжения на коллекторе транзистора УПЧ Т2 к рабочему порогу транзистора для создания схемы индикатора точной настройки. Отношения резисторов делителя напряжения подобраны таким образом, что при отсутствии настройки приемника на станцию, напряжения на выходе делителя недостаточно для открытия транзистора T1 и соответственно, светодиод – не горит.


Доработка приемника Селга 404-405. Индикатор точной настройки.

Вторая схема является более гибкой и содержит два светодиода, один из которых используется для подсветки шкалы во время настройки, а второй – в роли индикатора. При настройке приемника, светодиод подсветки гаснет, а индикаторный – загорается, это позволяет организовать подсветку шкалы более творчески.

Конструктивно для реализации подсветки шкалы приемников Селга 404, 405 довольно удобно использовать два светодиода, подпаяв их прямо на плату сверху и снизу.

Селга 404/405 светодиодная подстветка

Если в качестве индикатора использовать светодиод красного света, то его светосилы может быть недостаточно для освещения шкалы, поэтому к реализации рекомендуется вторая схема, которая позволяет постоянно подсвечивать шкалу во время настройки приемника и только при захвате станции – шкала изменит цвет на красный. В качестве светодиодов для подсветки можно использовать яркие светодиоды: теплого белого, желтого или зеленого цвета.

Селга 404/405. Монтаж индикатора точной настройки.

Приведенные схемы можно легко адаптировать и под другие распространенные советские приемники, такие как: ВЕФ, Океан, Альпинист и тд.

Удачной модернизации!

Доработка приемника Селга 404-405. Индикатор точной настройки.

Селга "на волне"
